A beltéri tápegységek a váltakozó áramú hálózatot a berendezése által igényelt egyenfeszültségekké alakítják át, biztosítva a LED-világítás, jelzések, biztonsági rendszerek, orvosi műszerek és automatizálási vezérlők megbízható működését. Ez az útmutató lebontja a gyakori beltéri tápegység-családokat, bemutatja, hogy a LED-meghajtók miben különböznek az ipari kapcsolóüzemű tápegységektől, és meghatározza a kiválasztási kritériumokat: kimeneti mód, teljesítmény és fejtér, fényerő-szabályozási protokollok és környezetvédelem. Látni fogja, hogy általában miért a legjobb választás a kellékek kapcsolása beltéren, mely védelmi jellemzők számítanak leginkább, és hogyan illeszkednek a formai tényezők – a vékony moduloktól a szekrényegységekig – az adott telepítésekhez. Hasznos technikai forrásokra mutatunk rá, elmagyarázzuk a tanúsítások szerepét, és leírjuk, hogyan kezelik a gyártók az egyedi és tömeges megrendeléseket. Végül kiemeljük a WHOOSH beltéri terméksorait és minőségellenőrzéseit, hogy a beszerzési és mérnöki csapatok értékelhessék a célnak megfelelő lehetőségeket.

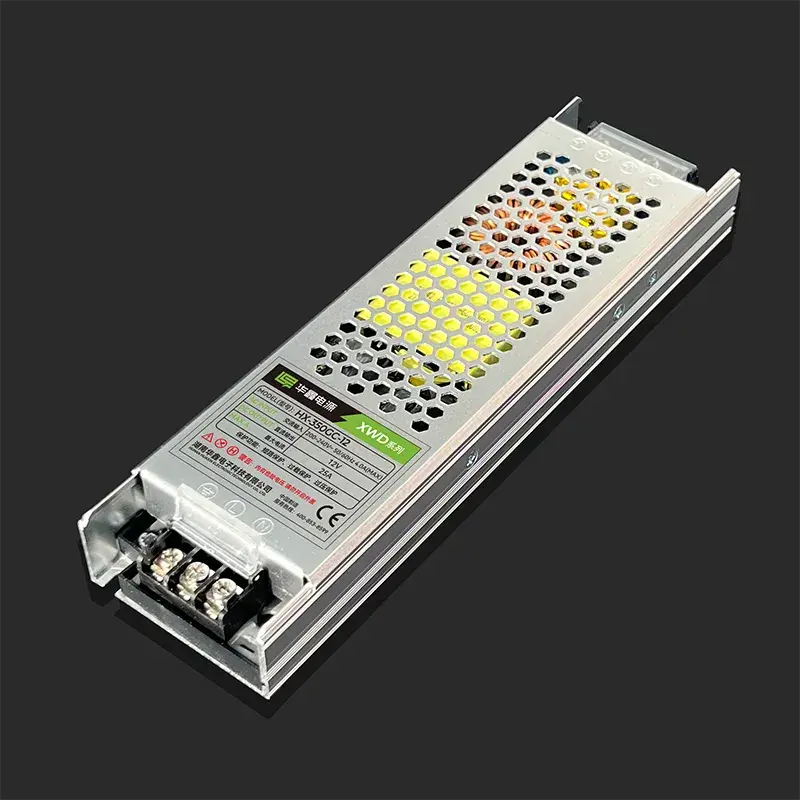

Beltéri tápellátási megoldások szolgáltatója

💡 1. A beltéri tápegységek főbb típusai

A beltéri tápegységek több családba tartoznak, hogy megfeleljenek a különböző elektromos, mechanikai és vezérlési igényeknek. A legtöbb modern egység kapcsolási átalakítást használ, és állandó feszültséget (CV) vagy állandó áramot (CC) biztosít. A szokásos névleges kimenetek a 12 V és a 24 V, a 24 V-ot gyakran előnyben részesítik a hosszabb futásokhoz a feszültségesés csökkentése érdekében. Az alábbi táblázat összefoglalja a főbb jellemzőket.

Tápegység típusa	Kulcs attribútum	Tipikus felhasználás / érték
LED Driver	CC vagy CV kimenetek; integrált fényerő-szabályozási lehetőségek	Beltéri LED szalagok, lámpatestek és jelzőtáblák, amelyek villogásmentes fényerő-szabályozást igényelnek
Vékony tápegység	Alacsony profilú ház; általában CV kimenetek	Szekrény alatti világítás, vékony lámpatestek és utólagos felszerelések
Szekrény tápegység	Nagy teljesítményű, zárt ház a központosított áramellátásért	Központosított világítási központok és kiskereskedelmi jelzőtáblák
Ipari SMPS / DIN-sín	Robusztus EMC/EMI teljesítmény; DIN szerelés	Automatizálási vezérlők, beléptető panelek és CCTV áramelosztás

💡 2. Miben különböznek a LED-es tápegységek az ipari beltéri tápegységektől

A LED-meghajtókat (CC/CV) világításra tervezték, és gyakran tartalmaznak fényerő-szabályozó interfészt, például TRIAC, 0–10 V-os vagy digitális protokollokat a villogás és a színeltolódás megakadályozása érdekében. Az ipari beltéri kellékek nagy hangsúlyt fektetnek a széles bemeneti tartományokra, a robusztus rögzítésre (DIN-sínre vagy panelre), valamint a fokozott EMC/EMI-védelemre az elektromosan zajos vezérlési környezetekhez. Válassza a LED-meghajtókat, ha az aktuális szabályozás és a fényerő-szabályozás minősége a legfontosabb; válasszon ipari kellékeket, ha a robusztusság és a jelvédettség fontosabb.

⚙️ 3. A megfelelő beltéri tápegység kiválasztása

A megfelelő beltéri tápegység kiválasztása azt jelenti, hogy ellenőrizni kell a kimeneti módot (CV vs. CC), a teljes watt-teljesítményt és a belmagasságot, a fényerő-szabályozási és vezérlési igényeket, a mechanikai alaktényezőt, az IP/burkolat besorolását és a szükséges tanúsítványokat. Kezdje a terhelés meghatározásával, ellenőrizze a fényerő-szabályozási protokoll kompatibilitását (TRIAC, 0–10 V, DALI), és vegye figyelembe a hőcsökkentést. Vegye figyelembe a beszerzési tételeket is, például a készletszinteket, az OEM/ODM opciókat és a szállítói tanúsítványokat.

Határozza meg a terhelés típusát és azt, hogy állandó áramra vagy állandó feszültségre van-e szükség.
Számítsa ki a teljes teljesítményt, és vegyen figyelembe 20–30%-os mozgásteret a megbízhatóság és a jövőbeni bővítés érdekében.
Ellenőrizze a fényerő-szabályozási protokoll kompatibilitását és a vezérlő interfész követelményeit az integrációhoz.

Alkalmazás	Kötelező specifikáció	Javasolt tápegység típus/specifikáció
Kiskereskedelmi LED polc világítás	CV 12–24 V, 30–60 W, villogásmentes fényerőszabályozás	Vékony tápegység vagy szabályozható LED-meghajtó 0–10 V-os támogatással
Háttérvilágítású jelzések	CV 24 V, elosztott kimenetek, hosszú kábeljáratok	Szekrényes tápegység több kimenettel és nagy hatékonysággal
Beléptető/érzékelők	CV 12 V / 24 V, túlfeszültség-védelem, DIN-sínre szerelhető	Ipari DIN-sínes SMPS OVP/OCP és EMC szűréssel
Gépvezérlés	Stabil 24 V, alacsony hullámosság, redundancia opció	Ipari SMPS redundáns ellátási képességgel és felügyelettel

1) A LED tápegységek tényezői

Illessze a tápegység kimeneti módját a LED-terheléshez: állandó áramú meghajtók a LED-sorokhoz és állandó feszültségű meghajtók a LED-modulokhoz és -szalagokhoz. Az üzemmód eltérése villogást, idő előtti meghibásodást vagy egyenetlen megvilágítást okozhat. Hagyja jóvá a fényerő-szabályozási protokollt korán (TRIAC, 0–10V, DALI). A hatékonyság és a hőkezelés fontos: a nagyobb hatásfok csökkenti a hulladékhőt, de számolni kell a környezeti hőmérséklet csökkenésével és a szellőztetéssel. Ellenőrizze a hullámosság és a beindulási jellemzőket, hogy elkerülje a látható vibrálást és a kellemetlen kieséseket.

2) Ipari tápegységek automatizáláshoz és biztonsághoz

Automatizálási és biztonsági rendszerekhez válasszon olyan ipari kellékeket, amelyek erős EMC/EMI teljesítménnyel, szilárd védelmi jellemzőkkel rendelkeznek, és kapcsolószekrényekhez vagy DIN-sínekhez illeszkednek. A PLC-k, beléptetővezérlők és kamerák az alacsony hullámosság, a megbízható túláramvédelem és a túlfeszültség elleni védelem előnyeit élvezik. A redundancia és a felügyeleti kimenetek javítják a kritikus rendszerek üzemidejét. Előnyben részesítse a megerősített szigetelést, a széles bemeneti tűrést és a szabványos mechanikus formátumokat a panel- vagy rack-integrációhoz.

💡 4. A kapcsolóüzemű tápegységek előnyei beltéri használatra

A kapcsolóüzemű tápegységek nagyobb hatékonyságot, kisebb méretet és alacsonyabb hőmennyiséget kínálnak a lineáris szabályozókhoz képest, így a legtöbb beltéri alkalmazás számára előnyös választás, ahol korlátozott a hely és a hőköltség. Kapcsolási topológiájuk csökkenti a vezetési veszteségeket, és az aktív teljesítménytényező korrekciója (PFC) javítja a bemeneti áram alakját. A modern kapcsolókialakítás vékony burkolatokat és több kimenetes konfigurációkat tesz lehetővé, amelyek egyszerűsítik a vezetékezést és csökkentik a rendszer költségeit. A LED-es világítás és az ipari vezérlők esetében a kapcsoló tápegységek állandó feszültség-/áramszabályozást biztosítanak beépített védelemmel, amely növeli a rendszer megbízhatóságát.

A nagyobb hatékonyság csökkenti az üzemeltetési költségeket és a hőterhelést.
A kompakt méret vékony, rejtett telepítést tesz lehetővé.
Az integrált védelmek mind a tápellátást, mind a csatlakoztatott berendezéseket védik.

Alapvető védelmi funkciók

A kapcsolási tápegységek hatékonyságát növeli az energiaátvitel nagyfrekvenciás kapcsolóelemeken és optimalizált passzív elemeken keresztül; Az aktív PFC csökkenti a bemeneti áram torzítását, és segíti a PSU teljesítményét a változó vonalviszonyok között, javítva a hosszú távú megbízhatóságot. A legfontosabb védelmi funkciók közé tartozik a túlfeszültség elleni védelem (OVP), a túláramvédelem (OCP), a rövidzárlat elleni védelem (SCP) és a túlmelegedés elleni védelem (OTP). A túlfeszültség- és bekapcsoláskezelés védi a tápegységet és az upstream elosztást. LED-es terheléseknél a lágyindítás és a szabályozott beindítás csökkenti a látható villogást, és csökkenti a megszakítók kioldásának kockázatát. Alkalmazásonként rangsorolja a védelmet, hogy összehangolja a beszállítói specifikációkat a működési kockázattal.

🏢 5. Közös alkalmazások és WHOOSH-támogatás

A beltéri tápegységek az alkalmazások széles skáláját szolgálják: LED-es világítás és jelzések, biztonsági és beléptető-felügyelet, orvosi eszközök és ipari automatizálás. Minden kategóriának sajátos követelményei vannak: a világításnak alacsony hullámosságra és fényerő-szabályozásra van szüksége; a biztonsági rendszereknek megbízható biztonsági mentésre és túlfeszültség-védelemre van szükségük; az orvosi eszközök szigorú biztonsági és EMC-ellenőrzést igényelnek; Az automatizálás általában masszív DIN-sín integrációt igényel. Ezen alkalmazásvezérelt igények korai felismerése biztosítja, hogy a kiválasztott tápegység egyensúlyban legyen az elektromos teljesítmény, a mechanikai integráció és a szabályozási megfelelőség között.

LED-es világítás és jelzések: válasszon szabályozható LED-meghajtókat vagy szekrényes kellékeket, ügyelve a villogásra és a hőcsökkenésre.
Biztonsági berendezések és beléptetés: előnyben részesítsék a DIN-sínes ipari SMPS-eket túlfeszültség-védelemmel és alacsony hullámossággal.
Orvosi és laboratóriumi berendezések: részletes EMC- és biztonsági dokumentációval és ellenőrzött kalibrációval ellátott kellékekre van szükség.

A WHOOSH felajánlásai

A WHOOSH LED AC-DC kapcsolóegységeket gyárt, beleértve a beltéri tápegységeket, a szabályozható LED-meghajtókat, a vékony tápegységeket és a szekrényes tápegységeket. Számos beltéri alkalmazást támogatunk – a nagyméretű világítási kiépítéstől és az OEM biztonsági futtatástól az orvosi projektek egyedi egységeiig. A WHOOSH OEM/ODM opciókat kínál a mechanikai lábnyomok, a kimeneti feszültségek, a fényerő-szabályozási protokollok és a csatlakozótípusok beállításához, valamint biztosítja a dokumentációt és a tesztelést végző beszerzési csapatok által elvárt lehetőségeket. Az olyan tanúsítványok, mint az ISO9001:2015, az FCC, a CE és a CCC, támogatják a szállítók minősítését, és csökkentik a rendszerintegrátorok integrációs idejét.

Kína beltéri tápegység-megoldások szállítója

LED-es világítási és jelzőtáblás alkalmazások

A világításban és a jelzőtáblákban a tápegységeknek pontosan kell szabályozniuk az áramot vagy a feszültséget, támogatniuk kell a szükséges fényerő-szabályozást, és minimálisra kell csökkenteniük a vibrálást az egyenletes vizuális élmény érdekében. A vékony tápegységek és a szabályozható LED-meghajtók alkalmasak olyan lámpatestekhez és háttérvilágítású kijelzőkhöz, ahol korlátozott a hely, és fontos a hőelvezetés. A hőkezelés befolyásolja a LED-ek élettartamát és színstabilitását, ezért a tervezők általában nagyobb hatékonyságú kellékeket választanak, és teret engednek a besorolásoknak. A jelzések hosszú futása esetén a 24 V-os architektúrák csökkentik a feszültségesést, és kisebb vezetékeket tesznek lehetővé, leegyszerűsítve a telepítést és egyenletesen tartva a fényerőt.

Orvosi és ipari automatizálási alkalmazások

Az orvosi és ipari automatizálási alkalmazások nagyobb biztosítékot igényelnek a megbízhatóság és az EMC-teljesítmény tekintetében, és gyakran további dokumentációt igényelnek a beszerzés során, mert a hibák befolyásolhatják a biztonságot vagy az üzemidőt. A redundáns teljesítményarchitektúrák, a távfelügyelet és az ellenőrzött indítási sorrend növelik a kritikus telepítések ellenálló képességét. Az ezekhez a szektorokhoz tartozó kellékek általában alacsony hullámzást, megerősített szigetelést és szigorú szabályozást mutatnak változó terhelés mellett. A beszerzési csoportoknak vizsgálati jelentéseket, EMC-adatokat és dokumentált minőségi folyamatokat kell kérniük, amikor beszállítókat minősítenek ezekre az összefüggésekre.

❓ Gyakran Ismételt Kérdések

1. Melyek a gyakori kihívások a beltéri tápegységek kiválasztásakor?
A fő kihívások közé tartozik a feszültség/áram követelmények összehangolása, a fényerő-szabályozási és környezetvédelmi igények megerősítése, valamint a beszállítói megbízhatóság és tanúsítványok ellenőrzése. A költség, a teljesítmény és a megfelelőség megfelelő egyensúlya elengedhetetlen.

2. Hogyan biztosíthatom a beltéri tápegységem hosszú élettartamát?
Válasszon egy 20–30%-os teljesítményű egységet, biztosítsa a megfelelő szellőzést, és kövesse a csökkentési útmutatást. A beépített védelmek (OVP, OCP) szintén segítik a tápellátás és a csatlakoztatott berendezések védelmét.

3. Milyen szerepet játszik a hőkezelés a beltéri tápegységekben?
A hőkezelés kritikus: a túlzott hő lerövidíti az alkatrészek élettartamát. Használjon nagy hatékonyságú kellékeket, biztosítson megfelelő szellőzést vagy hűtőbordát, és alkalmazzon lecsökkentést a környezeti hőmérséklet alapján.

4. Hogyan válasszak állandó feszültségű (CV) és állandó áramú (CC) tápegységet?
Válasszon állandó feszültségű (CV) tápellátást LED-modulokhoz, szalagokhoz vagy más olyan terhelésekhez, amelyek stabil feszültséget igényelnek, gyakran áramkorlátozó ellenállásokkal. Válasszon állandó áramú (CC) tápot a közvetlen meghajtású LED-füzérekhez vagy tömbökhöz, amelyeknek pontos, szabályozott áramra van szükségük az egyenletes fényerő fenntartásához és a sérülések elkerüléséhez.

5. Milyen tanúsítványok a legfontosabbak a beltéri tápegységeknél?
Az alapvető tanúsítványok közé tartozik a CE (Európa számára), az FCC (Észak-Amerika) és a CCC (Kína számára) a piacra jutás és az EMC/biztonsági megfelelőség tekintetében. Az ISO9001:2015 robusztus minőségirányítási rendszert jelez. Bizonyos alkalmazásokhoz, például orvosi eszközökhöz további speciális tanúsítványokra lehet szükség.
