Termékleírás

Triac állandó áramerősség-szabályozás 10W140-350mA LED-es meghajtó mélysugárzóhoz, szabályozható led tápegység

1) Termék ÖSSZEFOGLALÓ

HX10T-35A 0MC1H-A2 egy állandó áramú kimeneti módú LED-meghajtó. A kimeneti áram egyszerűen beállítható a DIP kapcsolóval. A meghajtó támogatja a vezető él (Triac) és a hátsó él (ELV) dimmert, és kompatibilis lehet különböző márkák rendszereivel, hogy egyenletes fényerőt érjen el.

2) Alkalmazások

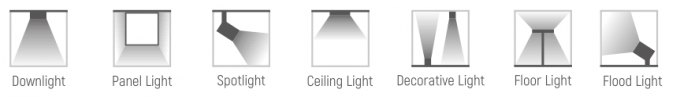

A szabályozható LED meghajtó alkalmazása: alsó lámpa, panelfény, spotlámpa, mennyezeti lámpa, dekorációs lámpa, padlólámpa, árnyas lámpa.



1) Termékjellemzők

1. Egycsatornás kimenet, a kimeneti áramszint DIP SW-vel választható

2. Támogassa az elülső él (Triac) és a hátsó él (ELV) dimmert

4. 2. osztályú tápegység. Teljesen védő műanyag ház

5. Fényszabályozási tartomány: 1%-100%

6. 8 választható áramszint

7. Logaritimikus kimeneti görbe, egyenletesebb tompítás, nincs villogás

8. Védelem: Rövidzárlat, túlterhelés, túlmelegedés



2) Műszaki előírások

Modelll		HX10T-420MC1H-A2
Kimenet	Áram (mA)	350/320/290/260/230/200/200/170/140mA
	Jelenlegi tolerancia	±5%
	Ripper és Zaj	200mVp-p
	Feszültség	9-28Vdc
	Csatorna	±0.3%
	Nincs terhelési kimeneti feszültség	±0.5%
Bemenet	AC feszültség tartomány	180～264VAC
	PC-faktor	0,9@230VAC,Teljes terhelés
	Hatékonyság	≥86%
	AC áram (max.)	0,17Amax@230VAC
	Készenléti tápellátás	<0,5W
	Beindulási áram (max.)	Hidegindítás 50A/240V AC
	Szivárgó áram	<3,5mA/240VAC
Védelmek	Túlterhelés	A névleges teljesítmény 110%-130%-a
	Rövidzár	Védelmi mód: automatikus helyreállítás a rövidzárlati hibák elhárítása után
	Túlterhelés	Védelmi mód: automatikus helyreállítás a rövidzárlati hibák elhárítása után
	Túlfeszültség	Védelmi mód: a kimeneti feszültség kikapcsolása, újraindítás a helyreállításhoz
Környezet	Munkahőmérséklet	-25~40℃
	Munka páratartalom	20%-90% relatív páratartalom, nincs páralecsapódás
	Tárolási hőm.	-25~80℃
	Rezgésállóság	fordulat 280±10%, 45 perc, XYZ három irány
	Csepp teszt	600 mm
	Túlfeszültség	Közös módú 4KV, eltérő módú 2KV
Biztonság és EMC	Biztonsági szabvány	Szabvány szerinti tervezés: GB9254-1998, GB17625.1-2003,
	DALI szabvány	IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 1.0
	Ellenáll a feszültségnek	I/PO/P 2KVAC I/P-FG 2KVAC O/P-FG 500VAC
	Szigetelési ellenállás	I/PO/P .I/P-FG .O/P-FG:＞100MΩ/500VDC/25℃/70%RH
	EMC Eission	Szabvány szerinti tervezés: EN55022B, B osztály
	Harmonikus áram	Szabvány szerinti tervezés:GB17625.1; EN61000-3-2, -3 korlátozási követelmény.
	EMC immunitás	Szabvány szerinti tervezés: EN55024; EN61000-4-2,3,4,5,6,8,11
	MTBF	≥30000 óra 40°C
Mások	Működési hőm	-20°C-50°C
	Tárolási hőm. Nedvesség	-40°C-85°C, 20-90% Rh
	tc	90°C
	Anyag	lángálló PC
	IP minősítés	IP20
	Élettartam	30000Hrs@tc:80°C
	Garancia	3 év garancia
	Swithcing ciklus	>15000 alkalommal
	Csomagolás	50 DB/karton; 8,25 kg/karton; Karton mérete: 319*254*136mm (H*Sz*Ma)
	Dimenzió	119*30.5*23.5mmmm

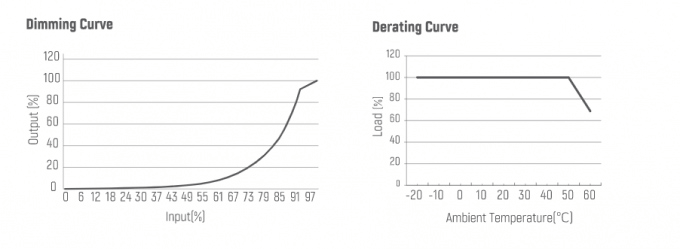

3) Dimming Curve



6) Figyelmeztetések

1. A terméket szakképzett személy szerelheti be és szervizelheti.

2. Ez a termék nem vízálló. Kérjük, kerülje a napot és az esőt. Ha kültéren szereli fel, győződjön meg arról, hogy vízálló burkolatban van felszerelve.

3. A jó hőelvezetés meghosszabbítja a vezérlő élettartamát. Kérjük, gondoskodjon a jó szellőzésről.

4. Ellenőrizze, hogy a használt LED tápegységek kimeneti feszültsége és árama megfelel-e a termék követelményeinek.

5. Ügyeljen arra, hogy megfelelő méretű kábelt használjon a vezérlőtől a LED-lámpákig az áram átviteléhez. Ügyeljen arra is, hogy a kábel szorosan rögzítve legyen a csatlakozóban.

6. Biztonsági megfontolásból 0,75-1,5 mm²-es PVC- vagy gumikábel javasolt a bemeneti és kimeneti csatlakozó(k)hoz. A lapos tápkábel nem megfelelő. A LED-lámpák károsodásának elkerülése érdekében a tápfeszültség bekapcsolása előtt győződjön meg arról, hogy minden vezetékcsatlakozás és polaritás megfelelő.

7. Hiba esetén küldje vissza a terméket szállítójának. Ne próbálja meg saját maga megjavítani ezt a terméket.

7) Más hasonló modellek



Modelll	Írja be	elszigetelt/nem elszigetelt	Dimming mód	Hatalom	Bemeneti feszültség	PF	Nincs terhelési feszültség	Kimeneti feszültség	Kimeneti áram	Kimenet típusa	Termék méreteL*Sz*H
HX10T-320MC1H-A1	Állandó áram	elszigetelt	DALI	10W	180-264V	0.6	47V	9-28V	350/320/290/260/230/200/170/140mA	Egyetlen	119*30,5*23,5 mm
HX15T-420MC1H-A2	Állandó áram	elszigetelt	DALI	15W	180-264V	0.6	47V	9-42V	420/390/360/330/290/260/230/200mA	Egyetlen	145*45*29,5 mm
HX30T-900MC1H-A2(PFC funkcióval)	Állandó áram	elszigetelt	DALI	30W	180-264V	0.6	47V	9-42V	900/840/790/730/700/650/600/540mA	Egyetlen	145*45*29,5 mm





Gyári kapacitás

1. Professzionális gyártó

20Éves tapasztalat, 10 000 négyzetméteres gyár, 400+ alkalmazott, 8 gyártósor

2. Tudományos menedzsment

ISO9001:2015 Minőségirányítási rendszer tanúsított, 7S adminisztráció

3. Független K+F csoportok

10+ mérnöki csapat, innovatív és független K+F képesség

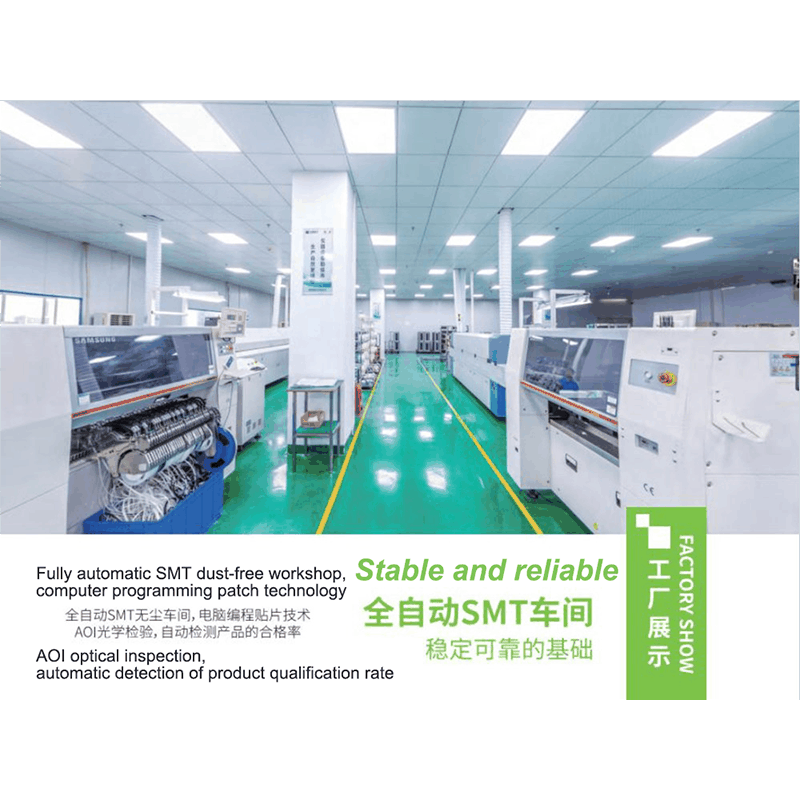

1) 4. Korszerű berendezések

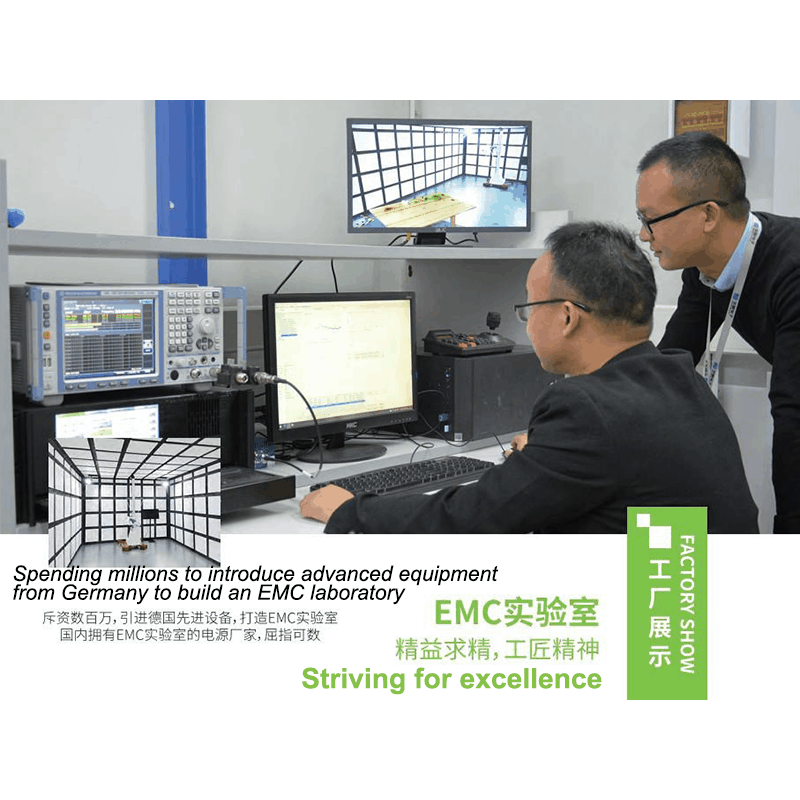

SMT üzem, hullámforrasztó gép, félautomata összeszerelés, EMC labor, tesztlabor, öregedési szoba stb.
